什么是YJV電纜?YJV電纜的型號規格含義

YJV電纜是目前比較常見的一種電力電纜產品，那么它到底是一款怎樣的電纜受到大家如此的喜愛呢?鄭州電線電纜廠家-河南太平洋線纜讓你一篇文章讀懂YJV電纜及YJV電纜的型號規格含義!

一、什么是YJV電纜?

YJ：交聯聚乙烯 V：聚氯乙烯 YJV：銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

百度百科解釋為：YJV電線電纜，即0.6/1kv交聯聚乙烯絕緣聚氯乙烯護套電力電纜。本產品供額定電壓為(U0/U)0.6/1-26/35kv電力線路輸配電用。

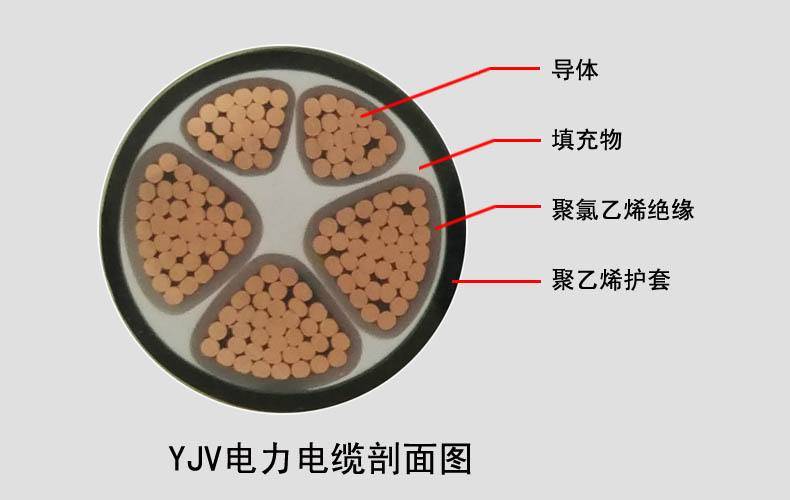

二、YJV電纜的產品結構

YJV電纜由內而外分類為線芯、導體絕緣層、填充層、屏蔽層、鋼帶鎧裝、護套層。

線芯：YJV電纜的線芯采用優質無氧純銅構成;

導體絕緣層：聚氯乙烯絕緣;

填充層：為了充實線芯之間的縫隙，同時起到保護線芯的作用，其材質多為較軟的尼龍類材料;

一般在15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層;

鋼帶鎧裝是包在線芯外圍的一層鋼制保護層，起到防止電纜被擠壓變形的作用，鎧裝YJV電纜多用于地埋;護套層是YJV電纜最外面的一層，材質為聚乙烯，起到絕緣、保護的作用。

三、YJV電纜產品特征：

1、產品依據GB/T12706-2002國家標準。

2、局部放電試驗：額定電壓Uo為18kV及以下電纜放電量<20PC;額定電壓Uo為18kV以上電纜放電量<5PC。

3、20℃導體直流電阻率:銅芯≤0.017241Ωmm2/mo 鋁芯≤0.028Ωmm2/m。

4、燃燒性能(阻燃電纜)根據GB/T18380-2001標準進行試驗。

5、阻燃等級分A、B、C、D,低煙無鹵WDZ，耐火型NH, 可定制ZA-YJV、ZB-YJV、ZC-YJV(ZR-YJV)、WDZ-YJV、N-YJV(NH-YJV)。

四、YJV電纜使用性能：

1、電纜的zui高長期工作溫度為90℃。

2、電纜敷設時環境溫度應不低于0℃，裝電纜彎曲半徑應大于電纜外徑的20倍。<5PC。

3、在發生短路時，導體的zui高溫度應不大于250℃，持續時間不超過5秒。

4、敷設溫度應不低于0℃。

5、短路時，導體的zui高溫度應不大于160℃，持續時間不超過5秒。

6、電纜用于額定電壓0.6/1KV、3.6/6KV、6/10KV、8.7/15KV、12/20、18/30KV、26/35KV輸配電系統。

7、YJV YJLV適用于室內外敷設，可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在鐵磁性材料管道中。YJV22，YJLV22適用于埋地敷設，能承受機械外力作用，但不能承受大的拉力。

五、YJV電纜的優勢

1、機械性能：作為交聯聚乙烯絕緣電力電纜的YJV電纜具有卓越的熱-機械性能，優異的電氣性能和耐化學腐蝕性能，還具有結構簡單，重量輕，敷設不受落差限制等優點，是廣泛應用于城市電網，礦山和工廠的新穎電纜。

2、電氣性能：電纜的絕緣-交聯聚乙烯是利用化學方法和物理方法使線型分子結構的聚乙烯轉化為立體網狀結構的交聯聚乙烯，從而大幅度的提高了聚乙烯的熱機械性，從而保持了優異的電氣性能。

3、載流量：交聯聚乙烯絕緣電力電纜導體最高額定工作溫度為90℃，比聚氯乙烯絕緣，聚乙烯絕緣電纜均高，所以電纜的載流量也進一步提高。

六、YJV電纜的用途

YJV電纜常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。在電力線路中，電纜所占的比重正逐漸增加。電力電纜是在電力系統的主于線路中用以傳輸和分配大功率電能的電纜產品，其中包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。

七、YJV電纜型號規格

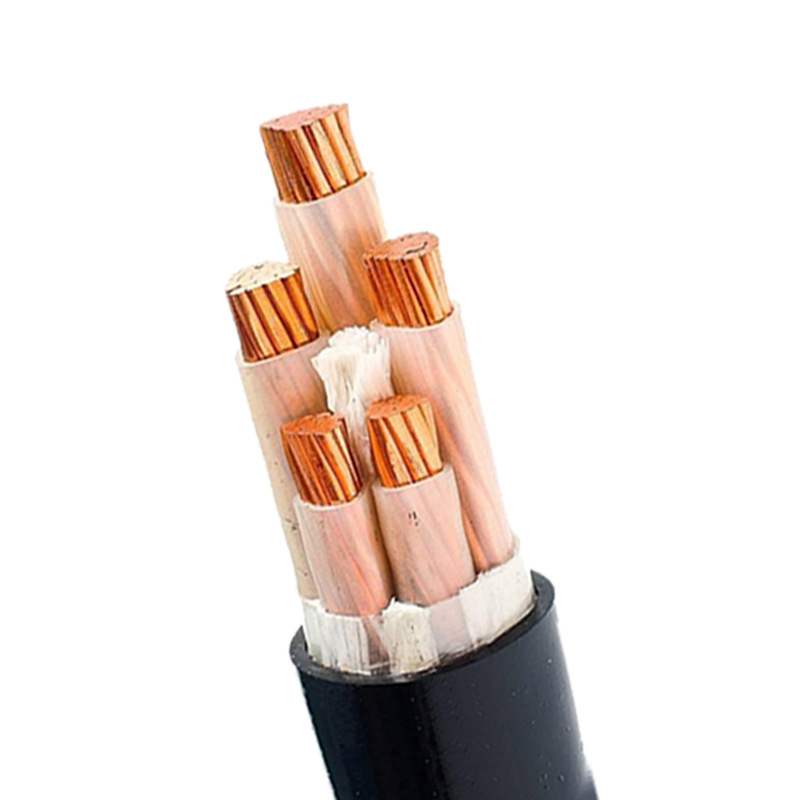

YJV電纜的線芯主要有單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相線+1跟地線，3+2代表了3根相線+2跟地線，4+1代表了4根相線+1根地線。

YJV電纜橫截面積有：1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方、400平方。YJV電纜的主要規格從10平方到400平方不等(可單獨定做)，是一種用于傳輸和分配電能的電纜。

例如：YJV3*185+2*95電纜 為3根185平方的相線以及2根95地線組成的電纜，由于電纜的相線和地線之間的組合是有標準規定的，所以，YJV3*185+2*95電纜后面的95平方可以省略不說。
